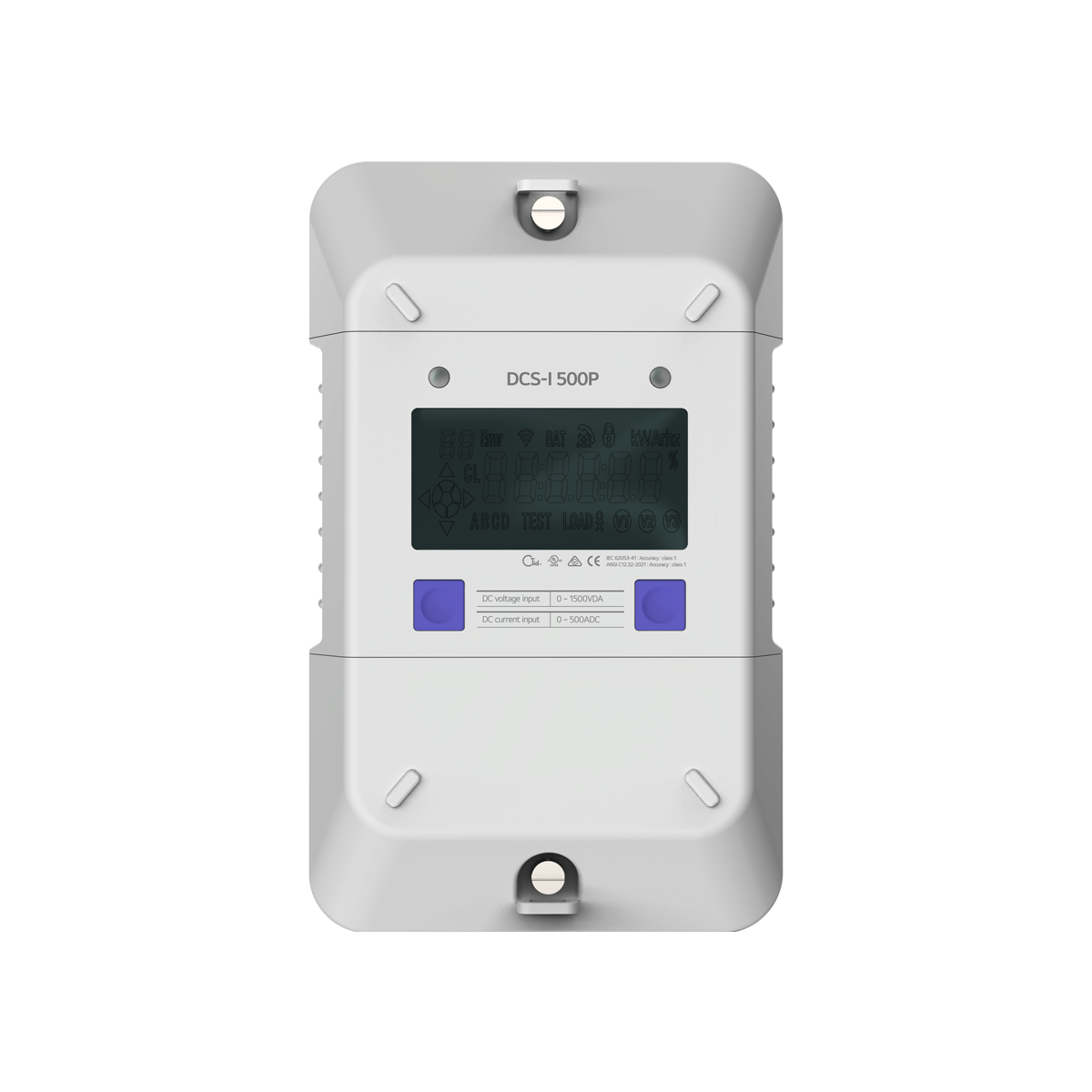

DC 에너지 미터
제품명
DCS-I 500P
DC 전력량계는 내장형 절연 전압센서와 외장형 IDCS 전류센서를 이용하여 DC 전압·전류·전력 및 전력량을 계량하는 게이트웨이형 전력량계입니다.
태양광·ESS·DC 급속충전기·데이터센터 등 고전압·대전류 DC 전력환경에 적용할 수 있으며, 자체 계량값과 외부 검침 데이터를 수집·저장·전송합니다. 5종 원격검침 시스템과 연계하여 DC 전력과 수도·가스·온수·난방 사용량을 통합 관리할 수 있도록 구성됩니다.
주요 기능
DC 전력 계량.
DC 전압·전류·순간전력 및 누적 전력량 측정
최대 1,500 V DC 입력.
절연형 전압 입력을 통한 고전압 DC 계통 측정
최대 4,000 A DC 측정.
선택한 IDCS 전류센서의 정격에 따라 대전류 계통 대응
비접촉 전류 계측.
주회로에 션트 저항을 추가하지 않는 외장형 전류센서 방식
분할형 센서 설치.
기존 절연 케이블 또는 절연 부스바를 분리하지 않고 설치
Class 1 전력량 정확도.
지정된 미터와 IDCS 센서 조합에서 IEC 62053-41 Class 1 지원
센서 전원 및 신호 통합.
전용 케이블 하나로 절연 5 V DC 전원과 측정신호 전달
게이트웨이 데이터 관리.
계량값과 외부 검침 데이터의 수집·저장·전송
5종 원격검침 확장 대응.
DC 전력과 수도·가스·온수·난방 사용량 통합 관리 지원
보안 기능
데이터 보호 환경 대응.
계량 데이터와 원격 통신 정보 보호를 고려한 시스템 구성
RTOS 기반 운영 환경.
DC 계량값·기록 시각·통신 상태의 안정적인 실시간 관리
유선 통신 연계.
RS-485 기본 통신과 선택형 CAN 통신 지원
무선 통신 확장.
적용 게이트웨이 구성에 따라 Wi-SUN·Wi-Fi·LTE 연계 가능
보안 모듈 적용 검토.
적용 시스템과 선택 사양에 따라 검증된 암호모듈 구성 검토
주요 기능
DC 전력 계량.
DC 전압·전류·순간전력 및 누적 전력량 측정
최대 1,500 V DC 입력.
절연형 전압 입력을 통한 고전압 DC 계통 측정
최대 4,000 A DC 측정.
선택한 IDCS 전류센서의 정격에 따라 대전류 계통 대응
비접촉 전류 계측.
주회로에 션트 저항을 추가하지 않는 외장형 전류센서 방식
분할형 센서 설치.
기존 절연 케이블 또는 절연 부스바를 분리하지 않고 설치
Class 1 전력량 정확도.
지정된 미터와 IDCS 센서 조합에서 IEC 62053-41 Class 1 지원
센서 전원 및 신호 통합.
전용 케이블 하나로 절연 5 V DC 전원과 측정신호 전달
게이트웨이 데이터 관리.
계량값과 외부 검침 데이터의 수집·저장·전송
5종 원격검침 확장 대응.
DC 전력과 수도·가스·온수·난방 사용량 통합 관리 지원
보안 기능
데이터 보호 환경 대응.
계량 데이터와 원격 통신 정보 보호를 고려한 시스템 구성
RTOS 기반 운영 환경.
DC 계량값·기록 시각·통신 상태의 안정적인 실시간 관리
유선 통신 연계.
RS-485 기본 통신과 선택형 CAN 통신 지원
무선 통신 확장.
적용 게이트웨이 구성에 따라 Wi-SUN·Wi-Fi·LTE 연계 가능
보안 모듈 적용 검토.
적용 시스템과 선택 사양에 따라 검증된 암호모듈 구성 검토
제품 사양
모델명
DC 에너지 미터 / DCS-I 500P
전압 입력
최대 1,500 V DC / 절연 입력
전류 범위
선택한 IDCS 센서에 따라 최대 4,000 A DC
계량 항목
DC 전압·전류·전력·전력량
전력량 정확도
IEC 62053-41 Class 1 / 지정 미터·센서 조합 기준
전류센서
외장형 IDCS DC 전류센서
센서 연결
전용 RJ45 케이블
센서 전원
미터에서 절연 5 V DC 공급
계량기 전원
외부 24 V DC
유선 통신
RS-485 기본 / CAN 선택
설치 방식
DIN 레일 또는 패널 설치
제품 크기
80 × 130 × 50 mm
적용 분야
태양광·ESS·DC 급속충전·데이터센터·산업용 DC 설비
설치 조건
회로 전압에 적합한 절연 케이블 또는 절연 부스바에 설치
